QY-LCF1500-0260Y
Spécification pour la machine de découpe de tube laser de 1,5 Kw QY Laser est un fabricant dédié à la seule machine de découpe laser à fibre pour 1000W à 20000W depuis 2008! QY est sérieux au sujet d’une chose: fabriquer de meilleures machines de découpe de métal pour les clients QY Laser Factory Visiter notre gamme de machines Brevets &...
Présentation du produit
Spécification pour la machine de découpe de tube laser de 1,5 Kw
QY Laser est un fabricant dédié uniquement aux machines de découpe laser à fibre pour 1000W à 20000W depuis 2008 !
QY est sérieux sur une chose:
fabriquer de meilleures machines de découpe de métaux pour les clients

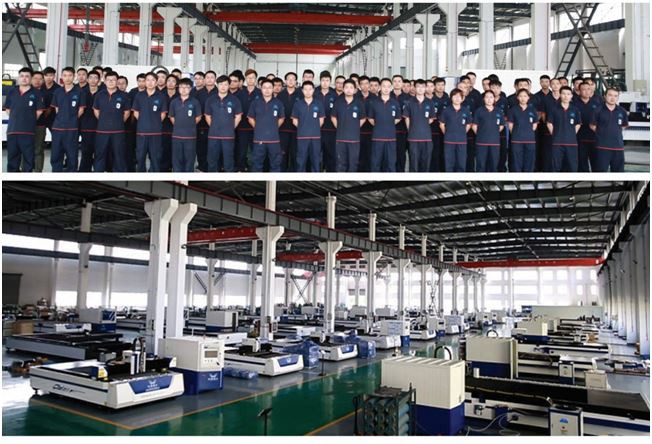

Visite de l’usine QY Laser
Notre gamme de machines
Brevets et droits de propriété intellectuelle

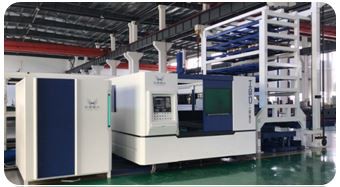

Machine HD Photo
Application: largement utilisé dans le fitness sur le terrain, les meubles, les étagères, les matériaux de construction
Paramètre technique
(一)、Collocation électrique principale | ||
Nom de la pièce et descriptions | remarque | |
Laser | 1500W Raycus (marque chinoise) 1500W IPG (marque allemande) | Optionnel |
Système optique | Diaphragme de média d’importation | ROYAUME-UNI |
Tête de coupe | Mise au point automatique Raytool | Marque suisse |
Réducteur | Motoréducteur | Français |
Refroidisseur d’eau | Protection contre les débordements, stabilité à la température ± 0,5 °C | Wuhan, Chine |
Rack&Pinion | Type de biseau : ROR | Allemand |
Module bouton | Schneider | France |
Contacteur AC | Schneider | France |
Électrovanne | Airtec | Taiwan |
Capteur automatique | Précision ±0,1 mm | Chine |
Système PC | Contrôle industriel | |
Servomoteur de l’axe X | Fuji | Marque japonaise |
Servomoteur de l’axe Y | Fuji | Marque japonaise |
Servo de l’axe Z u | Fuji | Marque japonaise |
W1 et W2 | Fuji | Marque japonaise |
Vanne de gaz automatique | SMC(pour O2) | Japon |
Système de contrôle | Logiciel: Tubepro Contrôleur: FScut3000S Logiciel d’imbrication : TubesT Format de fichier de dessin 3D .iges à partir de travaux solides, AUTOCAD 3D ou programmeur associé | Shanghai, Chine |
Carte d’E/S | 32 points | Chine |
Table | Faites strictement une table avec un traitement de durcissement et de revenu pour assurer aucune déformation pendant la production à long terme | QY, Chine |
Laser Source | IPG: 1500W |
Raycus: 1500W | |
Paramètre mécanique | |
Zone du tuyau | Tuyau rond: 20-219mm Tuyau carré: 20 * 20 ~ 150 * 150mm |
Longueur du tuyau | 6000mm |
Poids maximal de chargement d’un seul tuyau | 200kgs |
X Trait | 200mm |
Y Avc | 6870mm |
Trait Z | 265mm |
Course en W | Axe de rotation |
Vitesse de déplacement de l’axe Y | Réglage de production max 48m/min (max 60m par minute) |
Deux mandrins | Mandrin avant: Pneumatique Mandrin arrière: Pneumatique |
Vitesse de rotation de coupe maximale | 120 tr/min |
Précision mécanique de la table de découpe | ±0.08mm |
Précision de positionnement | ±0.05mm |
Répéter la précision de positionnement | ±0.02mm |
Gaspillage de résidus | 70-80mm |
Déchargement | En option, en fonction de la production du client, nous pouvons suggérer la solution appropriée |
Poids total de la machine | 5,5 tonnes sans déchargement |
Mise en page (L * W * H) | 9300mm×2800mm×2600mm |
Paramètre de puissance | |
Phase | 3 |
Tension nominale | 380V |
Fréquence | 50 Hz/60 Hz |
Consommation d’énergie | 21KW |
Niveau de protection de l’alimentation totale | Ip54 |
Disposition de la machine
Chargement de la machine
