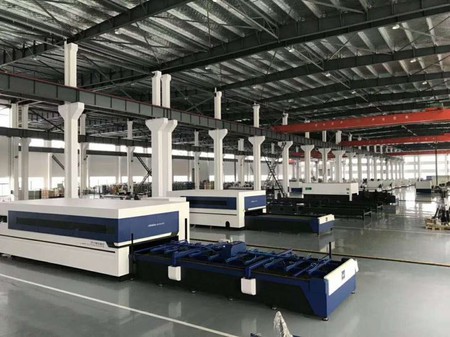

Découpeuse de laser de table de navette

La machine de découpe au laser Shuttle table permet de gagner du temps de chargement et de déchargement des tôles et de préserver la sécurité des opérateurs. La tôle d'épaisseur de coupe en acier doux jusqu'à 30mm et en acier inoxydable jusqu'à 30mm

Envoyez demande Discuter maintenant

Présentation du produit

Les avantages de notre machine de découpe laser

1. Salle de climatisation: avec toutes les pièces électriques et une source laser à l'intérieur, ce qui permet de garder les pièces en état de fonctionner de manière stable même 24h sur 24, de prolonger la durée de vie des pièces électriques, d'isoler la poussière

2 Toutes les machines testées par interféromètre, pour assurer la précision de la machine

3 Table d'échange, bâti avec couvercle de protection en cuivre pour protéger le bâti soudé au corps principal de la machine non brûlé pendant la coupe (plus de 2 Kw)

4 Moniteur: pendant la découpe, surveille l'intérieur de l'enveloppe du couvercle pour la sécurité de l'opérateur

5 Tous les cadres de table sont produits par notre propre usine, strictement contrôlés et tempérés

6 Cylindre contrôlé par solénoïde, dépoussiérage segmenté

Paramètre technique

( 一）、 Collocation électrique principale
Nom de la pièce et descriptions		remarque
Générateur laser 3000W	IPG ( allemand )	Marque allemande
Système optique	Diaphragme Import Media	Royaume-Uni
Tête de découpe laser	Quelle avec autofocus Mise au point automatique Precitec (marque allemande) en option
Réducteur	Shimpo	Japon
Refroidisseur d'eau	Protection contre les débordements, stabilité de la température ± 0,5 , machine verte à refroidissement par eau à deux cycles, contrôle de l'évaporation du titane à froid	Wuhan, Chine
Système de conduite mécanique	Crémaillère Type de biseau, Atlanta	allemand
Module de bouton	Schneider	allemand
AC contacteur	Schneider	allemand
Électrovanne	Airtec	Taïwan
Capteur automatique de haute précision	Précision ± 0.1mm	Chine
Système PC	Contrôle industriel	EVOC, Taiwan
Unité d'asservissement d'axe X	2.2Kw servo simple conduite	Yaskawa, Japon
Unité d'asservissement d'axe Y	4.4Kw * 2 servo double entraînement	Yaskawa, Japon
Unité d'asservissement d'axe Z	750W pour la tête avec autofocus	Yaskawa ou Fuji, Japon
Proportion électrique	Schneider	allemand
Logiciel de découpe	Cypcut (modèle de boucle) (supporte la langue anglaise, format de fichier .dxf, PLT, Gerber, AI, etc.)	Shangai, Chine
Table	1. Poutre portique en aluminium extrudé 2 Fabriquer strictement une table avec un traitement de durcissement et de revenu afin d’assurer aucune déformation pendant la production à long terme Tôle corps soudé épaisseur 16mm pour 2060	QY, Chine

Paramètre technique
1	Longueur d'onde laser	1070nm
2	Puissance maximum	3000W
3	Accélération	1,5 G
4	Consommation d'énergie	30Kw
5	Vitesse maximale	17 0m / min (vitesse complexe), 120m / m (un axe)
6	Largeur de ligne min.	0,15 mm (pour les matériaux d'épaisseur inférieure à 0,4 mm), dépend de l'épaisseur de la feuille
7	Épaisseur de coupe	MS: max 22 mm, production en série 18 mm; SS: max 12mm, production de masse 10mm;
8	Dimension de coupe maximale	Table d'échange 1500 * 3000mm 1500 * 6000mm 2000 * 4000mm *2000 6000mm 2500 * 6000mm 2000 * 6500mm 2500 * 8000mm (solution Fargo)**
9	Précision mécanique de la table de coupe : ± 0.05mm
dix	Précision de positionnement répétée X, Y, Z : ± 0,02 mm
11	Alimentation: triphasée 5 fils CA 380V ± 5% ， 50Hz ± 1%

Liste des paramètres de coupe

Matériel	épaisseur / mm	vitesse mm / s	Concentrer	Pression	Ajutage	Puissance	Gaz
SS	1	800	0	1.2Mpa	2,0	100%	N2
	2	300	0.5	1.6Mpa	2,0
	3	130	2	1.8Mpa	2,0
	4	80	3	2.4Mpa	3,0
	5	60	3,5	2.4Mpa	3,0
	6	40	4	2.4Mpa	4.0
	8	25	4,5	2.4Mpa	4.0
	dix	18	7	2.4Mpa	4.0
	1	600	0	9bar	1,0	60%	O2
	2	160	-4	8bra	1,0
	3	100	-5	4bar	1,5
	4	80	-4	4bar	1,5
	5	50	-6	4bar	1,5
	6	30	-6	1,5 bar	1,5
	8	20	-6	0.6bar	1,5
	dix	15	-6	0.6bar	1,5
	12	12	-6	0.6bar	1,5
Laiton	1	400	1,5	1.2Mpa	2,0	100%	N2
	2	200	1,5	1.6Mpa	2,0
	3	100	3	1.6Mpa	2,0
	4	60	3,5	1.8Mpa	2,0
	5	40	3	1.8Mpa	3,0
	6	30	4,5	2.0Mpa	3,0
	8	dix	4,5	2.4Mpa	3,0
Al.	1	700	0	1.2Mpa	2,0
	1,5	450	0	1.4Mpa	2,0
	2	330	0.5	1.6Mpa	2,0
	3	150	1	1.8Mpa	2,0
	4	60	2	1.8Mpa	3,0
	5	45	2,5	2.0Mpa	3,0
	6	35	2,5	2.4Mpa	3,0
	8	15	3,5	2.4Mpa	3,0
	dix	dix	4	2.4Mpa	4.0
	12	8	5	2.4Mpa	4.0
CS	1	150	-0,5	9bar	2,0	33%	O2
	2	100	-2,5	5bar	2,0	35%
	3	70	-3	1bar	1,0	90%
	4	55	-3	1bar	1,0	90%
	5	50	-2,5	1bar	1,0	60%
	6	40	-3	1bar	1,0	98%
	8	20	-3	0.6bar	2,0	60%
	8	36	-3	0.8bar	1,2	100%
	dix	18	-3	0.6bar	3,0	50%
	12	15	-3	0.6bar	3,0	50%
	14	15	-3	0.8bar	3,0	60%
	16	12	-3	0.8bar	3,0	70%
	18	14	-3,5	0.8bar	4,5	80%
	20	11	-4	0.8bar	4,5	80%
	22	dix	-4	0.8bar	4,5	80%
