QY-LCF6000-2580G20
Spécification de solution haut de gamme Pour 6Kw Laser Cutting Machine QY est sérieux au sujet d’une chose: faire une meilleure machine de coupe de métal pour les clients Nos avantages machine Hy-Intelligence: la production actuelle peut être interrompue à tout moment et entrecouper dans la production d’autres dessins. vous...
Présentation du produit
Solution haut de gamme
Spécification pour machine à découper au laser 6Kw
QY est sérieux au sujet d’une chose:
faire une meilleure machine de coupe de métal pour les clients
(一）、Collocation électrique principale | ||
Nom de la pièce et descriptions | remarque | |
Laser 6000W | IPG (IPG)（Allemand） | Marque allemande |
Tête de coupe | Precitec (Precitec)Autofocus | Marque allemande |
réducteur | Shimpo ( Shimpo ) | Japon |
Refroidisseur d’eau | Protection contre le débit, stabilité de la ± 0,5°C, machine verte refroidie à l’eau à deux cycles, contrôle de l’évaporation du titane à froid | Wuhan, Chine |
Système de conduite mécanique | ROR (ror),Rack&Pinion, type Biseauté | Marque allemande |
Guide Rail | Hiwin Hiwin | Taiwanmarque |
Contacteur AC | Schneider | Marque France |
électrovanne | Airtec Airtec | Taiwan |
Capteur automatique | Précision ±0.1mm | Chine |
Système PC | Contrôle industriel | EVOC, Taïwan |
Moteur axe X | Éthércatmoteur | Yaskawa, Japon |
Moteur de l’axe Y | Moteur Ethercat, double conduite | Yaskawa, Japon |
Moteur d’axe Z | Moteur Ethercat | Yaskawa ou Fuji, Japon |
Pièces électriques | Schneider | Marque France |
contrôleur | Contrôleur: FScut8000 (soutenir la langue anglaise, fichierFormiate.dxf (dxf), PLT, Gerber, AI et ainsi de suite) Logiciel de coupe :Hypcut Hypcut | AmieChine |
nidification | CypNest ( CypNest ) traitement du dessin, nidification, génération de chemin d’outils et transmission de tâches à distanceetc | AmieChine |
table | Faites strictement table avec le traitement de durcissement, de tempérage et d’annealing pour assurer aucune déformationen 20 ans de production | QY, Chine |
Paramètre technique | ||
1 | Longueur d’onde laser | 1070nm |
2 | Puissance maximale | 6000W (6000W) |
3 | Accélération maximale | 1.5G |
4 | Consommation d’énergie | 35Kw (35Kw) |
5 | Vitesse maximale | Vitesse à axe unique ≤120m/min
Vitesse complexe ≤160m/min |
6 | Min Linewidth | 0,15 mm (pour les matériaux dont l’épaisseur est inférieure à 0,4 mm), dépend de l’épaisseur de la feuille |
7 | Épaisseur de coupe | MS: max 25mm, production 25mm;
SS: max 20mm, production 16mm; |
8 | Dimension de coupe | Table d’échange avec couverture de protection complète
1500*3000mm
2500*6000mm
2500*8000mm |
9 | Précision mécanique de table de coupe： ±0,05 mm | |
10 | X, Y Précision répétée de positionnement： ±0.03mm | |
11 | Alimentation électrique : Fils AC 380V en trois phases 5±5 %，50Hz/60HZ±1% | |
  | Salle de climatiseur:
avec toutes les pièces électriques et la source laser à l’intérieur,
Isolation thermique、Isolation de poussière、Preuve d’incendie
qui permettra à la machine de fonctionner de façon durable, même 24 heures a continué à travailler, et de prolonger la durée de vie de l’électricitéPièces | |
   | Système de contrôle de moniteur
Pour une bonne sécurité de l’opérateur
chaque zone d’angle mort peut être surveillée pendant la coupe en temps opportun, le processus peut être contrôlé.
| |
 | Système de télécommande WIFI
Transmission rapide : facilement du PC de bureau à la machine de coupe, gagnez du temps
En réduisant le transporteur intermédiaire, le risque de virus sera réduit
Pratique pour le service après-vente | |
il ya des portes rabat (2 chaque mètre) pour ouvrir automatiquement basé
sur la position de mouvement portique
|

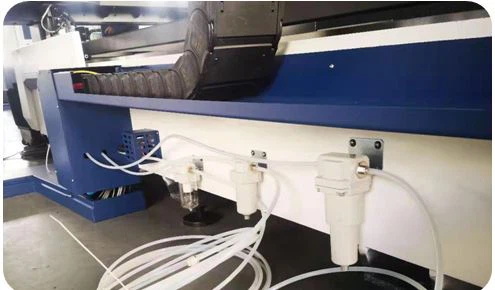

Contr de gaz à trois O2, N2 et air séparés |
Pas de déformation en 20 ans de production Le principalcadreadopte un faisceau de portique structure, et letablelit estproduit par soudé par des plaques d’acier, et le stress est éliminés par le traitement thermique T6, de sorte que le force, rigidité, accélération servo drive et la décélération et le contrôle numérique système sont hautement appariés
Pas de déformation en 20 ans de production |  |
Nos avantages machine
 | Hy-vision pour la reproduction
*Reproduction visuelle
*Enregistrer le matériel *localisation rapide |
 | Hy-Éclaircissement
*piercing rapide
*aucun perçage de sens |
Hy-Intelligence:
la production actuelle peut être interrompue à tout moment et entrecoupée dans la production d’autres dessins. Vous pouvez
également revenir en arrière des tâches de traitement inachevées à tout moment pour continuer la production. Optimiser la production d’équipement
planifier et réduire les temps d’arrêt de la fragmentation
Enregistrez automatiquement les informations sur les points d’arrêt
Qu’il s’agisse d’une panne de courant accidentelle ou d’un arrêt artificiel de l’interrupteur.
Pour tout dessin inachevé, le système enregistrera automatiquement toutes les données au moment de l’interruption de la
dessin. Lorsque le dessin est lu à nouveau, l’état avant l’interruption est automatiquement restauré.
Paramètre de coupe de la solution 6Kw | |||||
matériel | épaisseur | gaz | Vitesse (m/min) | Puissance de coupe (W) | buse |
ms | 1 | O2 (en) | 8.5-10 | 900-1200 | 1.0D |
2 | 6.0-7.8 | 1000-1500 | 1.0D | ||
3 | 3.3-4.8 | 1000-3000 | 1.0D/1.2D | ||
4 | 3.3-4.0 | 3000-4200 | 1.2D | ||
5 | 3.0-3.7 | 3600-4500 | 1.2D | ||
6 | 2.7-3.5 | 3800-4500 | 1.2D | ||
8 | 2.1-2.7 | 3800-4800 | 1.2D | ||
10 | 2.0-2.4 | 4000-6000 | 1.2D | ||
12 | 1.6-2.2 | 4000-6000 | 1.2D | ||
14 | 0.9-1.5 | 6000 | 1.4D | ||
16 | 0.8-1.4 | 2300-6000 | 1.4D OU 4.0D | ||
18 | 0.7-1.2 | 2500-6000 | 1.4D OU 4.5D | ||
20 | 0.6-0.9 | 2600-6000 | 1.4D OU 4.5D | ||
22 | 0.5-0.6 | 2800-6000 | 1.4D OU 4.5D | ||
25 | 0.4-0.55 | 3300-6000 | 1.4D OU 5.0D | ||
1 | N2 (N2) | 30-50 | 4000-6000 | 1.5S | |
2 | 15-20 | 4000-6000 | 1.5S OU 2.0S | ||
3 | 9.0-15 | 4000-6000 | 1.5S OU 2.0S | ||
4 | 7.0-10 | 5000-6000 | 2.0S OU 2.5S | ||
5 | 6.0-7.5 | 5000-6000 | 2.0S OU 2.5S | ||
ß | 1 | N2 (N2) | 40-60 | 4000-6000 | 1.5S |
2 | 30-42 | 4000-6000 | 1.5S OU 2.0S | ||
3 | 13.0-19.0 | 6000 | 1.5S OU 2.0S | ||
4 | 8.0-11.0 | 6000 | 2.0S OU 2.5S | ||
5 | 6.5-8.0 | 6000 | 2.0S OU 2.5S | ||
6 | 6.0-7.5 | 6000 | 2.5S | ||
8 | 3.4-4.0 | 6000 | 2.5S | ||
10 | 1.5-2.2 | 6000 | 3.0S | ||
12 | 1.3-1.8 | 6000 | 3.0S OU 3.5S | ||
14 | 0.7-1.1 | 6000 | 4.0S OU 4.5S | ||
16 | 0.65-0.9 | 6000 | 4.5S (4.5S) | ||
18 | 0.5-0.7 | 6000 | 4.5S OU 5.0 | ||
20 | 0.45-0.6 | 6000 | 5.0S | ||
ß | 8
| air | 30-45 | 4000-6000 | 1.5S |
2 | 17-25 | 4000-6000 | 1.5S OU 2.0S | ||
3 | 10.0-18.0 | 6000 | 1.5S OU 2.0S | ||
4 | 8.0-11.0 | 6000 | 2.0S OU 2.5S | ||
5 | 6.5-8.0 | 6000 | 2.0S OU 2.5S | ||
6 | 5.5-7.0 | 6000 | 2.5S | ||
8 | 2.5-3.0 | 6000 | 2.5S | ||
ß | 10 | air | 1.8-2.3 | 6000 | 3.0S |
12 | 1.0-1.4 | 6000 | 3.0S OU 3.5S | ||
14 | 0.65-0.9 | 6000 | 4.0S OU 4.5S | ||
ß | 1 | O2 (en) | 30-50 | 2000-3000 | 1.0D |
2 | 10.0-18.0 | 2000-3500 | 1.0D | ||
3 | 6.0-12.0 | 2000-3500 | 1.5D | ||
4 | 4.0-6.0 | 2500-4500 | 1.5D | ||
5 | 3.6-5.0 | 2500-4500 | 1.5D | ||
6 | 2.7-3.5 | 2500-4500 | 1.5D | ||
8 | 2.1-2.7 | 3000-4500 | 1.5D | ||
10 | 2.0-2.4 | 3500-5500 | 1.5D | ||
12 | 1.6-2.0 | 4000-5500 | 1.5D | ||
14 | 0.9-1.3 | 5000-6000 | 1.5D | ||
laiton | 1 | N2 (N2) | 35-50 | 4000-6000 | 1.5S |
2 | 17-25 | 4000-6000 | 1.5S OU 2.0S | ||
3 | 8.0-12.0 | 6000 | 1.5S OU 2.0S | ||
4 | 4.8-6.0 | 6000 | 2.0S OU 2.5S | ||
5 | 2.7-3.5 | 6000 | 2.0S OU 2.5S | ||
6 | 1.6-2.2 | 6000 | 2.5S | ||
8 | 1.3-1.8 | 6000 | 2.5S | ||
10 | 1.1-1.5 | 6000 | 3.0S | ||
12 | 1.0-1.4 | 6000 | 3.0S OU 3.5S | ||
14 | 0.55-0.7 | 6000 | 4.0S OU 4.5S | ||
16 | 0.3-0.45 | 6000 | 4.5S (4.5S) | ||
cuivre | 1 | O2 (en) | 25-35 | 6000 | 1.5S |
2 | 12.0-18.0 | 6000 | 2.0S | ||
3 | 10.0-14.0 | 6000 | 2.5S | ||
4 | 6.0-7.5 | 6000 | 2.5S | ||
5 | 4.0-5.0 | 6000 | 2.5S | ||
8 | 1.0-1.5 | 6000 | 3.0S OU 3.5S | ||
Alu Alu | 1 | N2 (N2) | 40-60 | 4000-6000 | 1.5S |
2 | 20-30 | 4000-6000 | 1.5S OU 2.0S | ||
3 | 12.0-18.0 | 6000 | 1.5S OU 2.0S | ||
4 | 4.0-7.0 | 6000 | 2.0S OU 2.5S | ||
5 | 2.8-4.0 | 6000 | 2.0S OU 2.5S | ||
6 | 2.0-3.0 | 6000 | 2.5S | ||
Alu Alu | 8 | N2 (N2) | 1.4-2.2 | 6000 | 2.5S |
10 | 1.2-1.7 | 6000 | 3.0S | ||
12 | 1.0-1.3 | 6000 | 3.0S OU 3.5S | ||
14 | 0.6-0.8 | 6000 | 4.0S OU 4.5S | ||
16 | 0.4-0.6 | 6000 | 4.5S (4.5S) | ||
18 | 0.3-0.5 | 6000 | 4.5S OU 5.0S | ||
Paquets de machine
Visite de l’usine
 | Équipe après-vente |  | Département de production |
Département de R&D
|  | Équipe commerciale |  |
ØØRecherche profonde, ne cherche pas large: QY laser se consacre toujours à la machine de coupe laser ce que nous sommes bons un
ØØLes clients sont la seule raison pour laquelle nous existons, nous grandissons avec nos clients ensemble.
ØØNous fournissons non seulement des produits laser, mais aussi des solutions d’amélioration de l’efficacité de la production.
ØØCe que nous offrons, ce sont des produits et services de haute qualité au lieu de bas prix.
Merci beaucoup pour votre confiance en QY, et choisissez QY comme partenaire!!!
